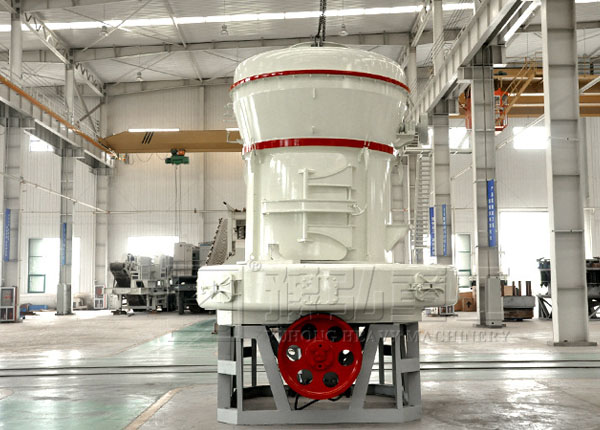

雷蒙磨粉机整套结构是由主机、分析机、管道装置、鼓风机、成品旋风分离装置、小型颚式破碎机、畚斗提升装置、电磁振动给料机、电控柜等组成。其中雷蒙磨主机主要是由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

      该产品采用国外同类产品的先进结构，并在大型雷蒙磨粉机的基础上更新改进设计而成。它的工作原理主要是：工作时，将大块状原材料破碎到所需的进料粒度后，由畚斗提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到主机的磨腔内，进入到磨腔的物料在磨辊与磨环之间研磨，粉磨后的粉子由风机气流带到分析机分级，达到细度要求的细粉随气流经管道进入大旋风收集器内，进行分离收集，再经卸料器排出即为成品。雷蒙磨主机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。
      该设备比球磨机的效率高、电耗低、占地面积小，总体投资少。磨辊在离心力的作用下紧紧碾压在磨环上，因此当磨辊、磨环磨损到一定厚度时不影响成品的产量和细度。磨辊、磨环更换周期长，从而可以剔除离心粉碎机易损件更换周期短的弊端。
